RS485 UHF RFID-læser til industrielle systemer

R2000 integreret UHF RFID-læser 860-960 MHz med 5 dBi/8 dBi antenne SMA-port – Model SCIVAS ZK-RFID103 understøtter ISO 18000-6B og ISO 18000-6C (EPC C1G2) protokoller, har RS232/RS485/Wiegand 26/34 kommunikationsinterfaces, justerbar RF-udgangseffekt op til 30 dBm samt valgfri 5/8 dBi antenner til effektive læseafstande på op til 5 m. Den robuste ABS+PC-konstruktion (190×120×50 mm) og den energieffektive +9 V DC strømforsyning gør den velegnet til RFID-løsninger inden for logistik, adgangskontrol, anti-kopiering og produktionslinjer.

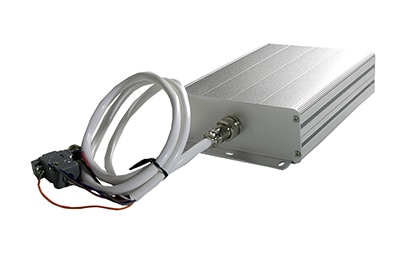

ZK-RFID103 er en højtydende UHF RFID-tag-læser med enkelt kanal og integreret design. Læseren er baseret på egenudviklet teknologi og anvender en effektiv signalbehandlingsalgoritme, der sikrer hurtig læsning og skrivning af elektroniske tags samtidig med en høj genkendelsesgrad. Den kan anvendes bredt i RFID-systemer til logistik, adgangskontrol, anti-kopiering og produktionsstyring.

RS485 UHF RFID-læser til kontrollerede læseområder

SCIVAS ZK-RFID103 er en RS485 UHF RFID-læser udviklet til projekter, hvor stabil tag-identifikation, kompakt installation og pålidelig kommunikation med controllere, PLC-systemer eller softwareplatforme er vigtigt. I modsætning til store multiport-læsere, hvor der kun kræves ét læsepunkt, tilbyder denne model en enkel antennearkitektur med RS232, RS485 og Wiegand 26/34 interfaces i et kompakt kabinet. Den er velegnet til lagerkontrolpunkter, adgangsbaner, produktionsstationer, parkeringsindgange, kontrolskabe og andre RFID-installationer, hvor enkel kabelføring og præcis læsedækning er afgørende.

Læseren understøtter ISO18000-6B og ISO18000-6C EPC C1G2-tags med standard arbejdsfrekvens 865–868 MHz og mulighed for frekvenstilpasning til specifikke projektkrav. Den justerbare RF-udgangseffekt på op til 30 dBm gør det muligt at tilpasse signalstyrken efter tagtype, antenneforstærkning, monteringsforhold og ønsket læseafstand. Med korrekt antennekonfiguration kan læseafstanden nå op til cirka 5 m under optimale forhold.

Fordele ved RS485 i industrielle RFID-projekter

RS485 anvendes ofte i industrielle miljøer på grund af stabil seriel kommunikation over længere kabelafstande. En RS485 UHF RFID-læser installeret ved en port, transportbane, styreskab eller arbejdsstation kan kommunikere effektivt med en controller placeret længere væk. ZK-RFID103 reducerer behovet for ekstra interfacekonvertering ved at tilbyde RS485 direkte, samtidig med at RS232 og Wiegand 26/34 understøttes til forskellige integrationsbehov.

Ved valg af RFID-læsere er kommunikationsinterface kun én del af løsningen. Stabil protokolunderstøttelse, justerbar RF-effekt, fleksible driftstilstande og et monteringsvenligt kabinet er også vigtige faktorer. ZK-RFID103 anvender et ABS+PC-kabinet med dimensioner på 190×120×50 mm, hvilket giver en kompakt og robust løsning til industrielle installationer.

Enkelt antennedesign til nem installation

En enkelt antenneport er en fordel i applikationer med ét defineret læseområde. Det gælder eksempelvis scanning af mærkede kartoner, værktøjsidentifikation, køretøjsadgang, aktivstyring eller kontrol af varer på produktionslinjer. ZK-RFID103 gør installationen enkel, så integratoren kan fokusere på antenneplacering, RF-effekt, triggerlogik og systemintegration.

Læseren understøtter forskellige antenneforstærkninger såsom 3 dBi, 5 dBi, 8 dBi, 9 dBi og 12 dBi afhængigt af projektets krav. SCIVAS kan levere kompatible UHF RFID Antenner og hjælpe med valg af antennemønster, tagtype og installationsforhold.

Fleksible driftstilstande til automatisering og adgangskontrol

ZK-RFID103 understøtter automatisk drift, interaktiv drift og trigger-aktiveret drift. Automatisk drift er velegnet til kontinuerlig tagregistrering i logistik- og lagerløsninger. Interaktiv drift giver værtssoftwaren kontrol over læseprocessen, mens trigger-aktiveret drift sikrer læsning, når en ekstern sensor, knap eller styresignal aktiverer processen.

Med understøttelse af FHSS eller fastfrekvens transmission kan integratorer tilpasse læseren til forskellige miljøer. Den justerbare RF-effekt hjælper med at begrænse uønskede læsninger og forbedrer datanøjagtigheden i områder med mange tags.

Anvendelser og fabrikssupport

Denne integrerede UHF RFID-læser passer til logistikstyring, lagerkontrol, køretøjsidentifikation, produktionsstyring, anti-kopiering og adgangskontrolprojekter, hvor en kompakt RS485 UHF RFID-løsning er nødvendig. Den kan anvendes med EPC C1G2-tags på paller, kartoner, værktøjer, køretøjer og andre aktiver.

Som produkt fra SCIVAS kan ZK-RFID103 understøttes med projektvejledning, frekvenskonfiguration, antennetilpasning og forslag til RFID-tags. Ved større RFID-infrastrukturer kan modellen kombineres med andre UHF RFID Integrated Readers for en samlet løsning.

Ofte stillede spørgsmål

Q1: Hvorfor er ZK-RFID103 velegnet som RS485 UHF RFID-læser?

ZK-RFID103 kombinerer UHF EPC-tag-læsning med indbygget RS485-interface, hvilket gør integration med industrielle controllere og softwaresystemer enklere. Den understøtter også RS232 og Wiegand 26/34.

Q2: Hvilken læseafstand kan denne RS485 UHF RFID-læser opnå?

Med korrekt antenne, passende tags og optimale installationsforhold kan læseafstanden nå op til cirka 5 m. Den faktiske afstand afhænger af antenne, tagtype, miljø og RF-indstillinger.

Q3: Kan RF-udgangseffekten justeres?

Ja. RF-udgangseffekten kan justeres op til 30 dBm, så systeminstallatører kan tilpasse læseområdet og reducere uønskede taglæsninger.

Q4: Er læseren kun beregnet til lager og logistik?

Nej. Den kan også anvendes til adgangskontrol, produktionsstyring, aktivsporing, køretøjsidentifikation og andre faste UHF RFID-installationer.

Q5: Understøtter ZK-RFID103 EPC C1G2-tags?

Ja. Læseren understøtter ISO18000-6C EPC C1G2 samt ISO18000-6B-tags og kan bruges til mange almindelige UHF RFID-applikationer.

Q6: Hvordan vælges den rigtige antenne?

Antennevalget afhænger af ønsket rækkevidde og læseområde. SCIVAS kan hjælpe med valg baseret på tagtype, monteringsposition og projektkrav.

Q7: Kan arbejdsfrekvensen tilpasses forskellige regioner?

Standardfrekvensen er 865–868 MHz, og frekvenstilpasning kan tilbydes til relevante projektbehov og lokale krav.
