QR-kode adgangslæser til adgangskontrol

Effektiviser dine løsninger med vores alsidige QR-kodelæser. Dette kompakte og højtydende indbyggede modul er udviklet til nem integration i forskellige enheder. Det understøtter hurtig og præcis scanning af både 1D- og 2D-stregkoder, herunder QR-koder, og sikrer en problemfri brugeroplevelse. Modulet er velegnet til detailhandel, offentlig transport og adgangskontrol, hvor der kræves en stabil løsning til dataindsamling. Det robuste design og lave strømforbrug gør det til et ideelt valg til kontinuerlig drift over lang tid.

R300 er en ny generation af intelligente enheder med høj integration og fremragende ydeevne, som kombinerer indbygget QR-kodescanning og kortlæsning. Modulet anvender avanceret CMOS-billedgenkendelsesteknologi og et intelligent billedbehandlingssystem med høj genkendelsesgrad, hurtig scanning, følsom kortregistrering og bred kompatibilitet. Det kompakte design gør det nemt at integrere i forskellige typer udstyr. Det kan anvendes til QR-kodescanning, IC-kortlæsning, QR-betalingssystemer, adgangskontrolsystemer, automater, smart home-løsninger, skabe og andre applikationer.

Funktioner

1. Vidvinkeldesign, der understøtter forskellige QR-kodescanninger med automatisk registrering, høj scanningshastighed, installation uden særskilt opsætning og nem anvendelse.

2. Avanceret fejlkorrigerende dekodning og transparent dataoverførsel sikrer præcis aflæsning af farvekoder, mønstrede koder, deformerede koder og snavsede koder.

3. Flere outputmuligheder: USB virtuel seriel port, TTL, WG26/34, RS232 og RS485, hvilket gør modulet egnet til mange industrielle anvendelser.

4. Ingen kompliceret programmering nødvendig. Tilslut computeren, installer USB-driveren, og konfigurer samt fejlfind via USB-porten.

5. Fremragende læseydeevne med indbygget hvidt LED-lys, som gør det muligt at aflæse både skærmkoder og trykte koder.

6. Understøtter aflæsning af CPU-kort, IC-kort, anden generations ID-kort, mobil NFC og andre kontaktløse kort.

7. Hærdet glaspanel, kompakt størrelse og indbygningsdesign gør integration i andet udstyr enkel.

8. Produkter kan tilpasses med mulighed for sekundær udvikling samt detaljeret teknisk support og vejledning.

Anvendelse

R300 QR-kodescannings- og kortlæsningsmodul kan nemt integreres i forskellige enheder som en komponent til kodning og dataaflæsning. Det kan blandt andet anvendes i selvbetjeningskasser, busbetalingssystemer, billetkontrolmaskiner, automater, adgangskontrolporte og andre løsninger, der anvender QR-kodegenkendelse.

Diagram over dataforbindelse

R300 er udstyret med et 7-farvet kabel på 30 cm med 1,25 mm afstand mellem stikbenene. Modulet skal forbindes til en værtsenhed for at fungere. Den ene ende af kablet forbindes til dataudtaget, mens den anden ende forbindes til perifert udstyr. Værtsenheden kan være en PC, POS-terminal, mikrocontroller, Android-enhed eller anden intelligent terminal med USB- eller RS232/RS485-interface. Wiegand DATA0 og DATA1 kan forbindes til en controller med Wiegand-indgang for at opbygge et adgangskontrolsystem. RS232/RS485-dataudgangen leveres med et 3-benet 20 cm kabel.

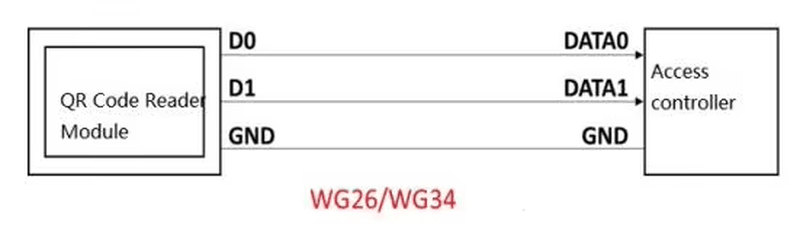

Følgende figur viser et forbindelsesdiagram mellem kabel og eksternt udstyr
