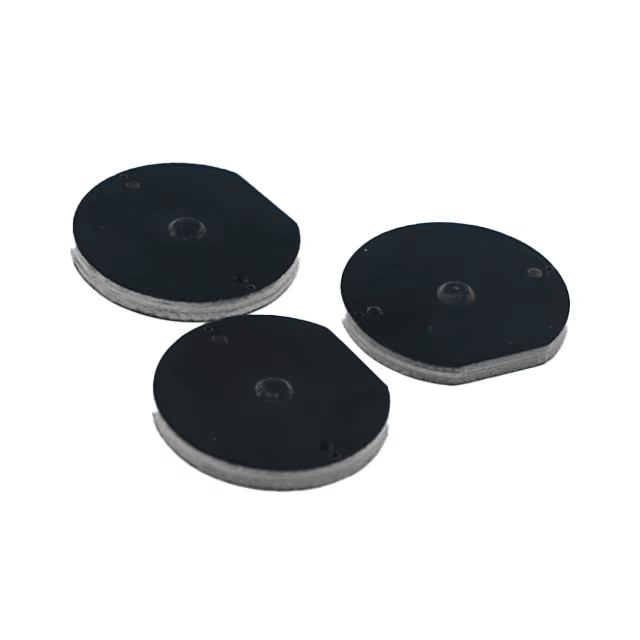

Kompakte PCB RFID-tags til aktivsporing på metal
- 100 stk.
- PD20-1
- Sort
- FR4
- D20x2mm
Kompakte PCB RFID-tags i FR4 med IP68 til stabil UHF-sporing af udstyr, beholdere, værktøj og udendørs aktiver på metaloverflader.
Beskrivelser
PCB RFID-tags til administration af metalaktiver
Dette PCB RFID-tag til metal er fremstillet af FR4 og har IP68-beskyttelse, så det understøtter stabil UHF-identifikation af metalaktiver. Den kompakte PCB-konstruktion, varmebestandighed og slidstærke overflade gør tagget velegnet til udstyr, komponenter, beholdere, udendørs aktiver og andre industrielle miljøer, hvor almindelige RFID-labels ikke altid fungerer pålideligt.
Som en robust løsning inden for RFID-tags til metal understøtter tagget standarderne EPC C1G2 og ISO18000-6C samt et unikt globalt ID til aktivsporing og lagerstyring. Det kan monteres med 3M-klæbemiddel, nitter, magneter, skruer eller andre egnede fastgørelsesmetoder, så integratorer kan tilpasse monteringen til fabrikker, lagre, logistikområder, petrokemiske anlæg og anvendelser i bilindustrien.
Tagget er udviklet til brug med faste og håndholdte RFID-læsere og giver pålidelig læsning på metaloverflader. Der tilbydes logotryk, stregkodetryk, serienummertryk, kodning og kundetilpasset design til projektbaserede implementeringer.
Typiske anvendelser
1. Metalmiljøer
2. Sporing af udstyr, komponenter og beholdere
3. Lagerstyring
4. Logistikstyring
5. Identifikation af aktiver i petrokemiske miljøer
6. Aktivsporing i bilindustrien
7. Sikkerhedsstyring
8. Sporing af gasflasker
9. Udendørs anvendelser, f.eks. administration af reklameskilte
Produktspecifikationer
| Model | PD20-1 |
| Materiale | FR4 |
| Farve | Sort |
| Mål | D=20 x 2 mm（L x W x T） |
| Vægt | 1.5 g |
| Driftstemperatur | -40~+85℃ |
| Temperaturbestandighed | -40~+150℃ |
| IP-klasse | IP68 |
| Luftfugtighed | 98 % ikke-kondenserende |
| RFID-standard | EPC C1G2 (ISO18000-6C) |
| Chiptype | NXP Ucode 8 |
| Hukommelse | Brugerhukommelse - N/A; EPC - 128 bit; TID - 96 bit |
| Læseafstand (fast læser) | FCC: 6.6 m på metal; ETSI: 6.5 m på metal |
| Læseafstand (håndholdt læser) | FCC: 2.5 m på metal; ETSI: 2.5 m på metal |
| Datalagring | > 10 år |
| Overskrivninger | 100000 gange |
| Montering | 3M-klæbemiddel, nitte, magnet, skrue |
| Tilpasning | Logo-, stregkode- og serienummertryk, kodning og specialdesign |
Tilgængelige modeller af PCB RFID-tags
| Model | Chip | Mål | Læseafstand (håndholdt læser) |
| P0606-1 | NXP Ucode 8 | 6x6x3mm | 2.3~7.4m |
| P0701-1 | Impinj M750 | 7x1.6x1.6mm | 0.15m |
| P0703-1 | Impinj M4QT | 7x3x1mm | 0.2m |
| P0803-1 | NXP Ucode 8 | 8x3x3mm | 1~8m |
| P0905-1 | Monza R6P | 9x5x1.6mm | 0.3m |
| P1003-1 | Monza R6P | 10x3.5x1mm | 0.3m |
| P1003-2 | Impinj M750 | 10x3.5x2mm | 0.4m |
| P1005-1 | Impinj M4QT | 10x5x2mm | 0.6m |
| P1207-1 | Impinj M4QT | 12x7x2.5mm | 0.8m |
| P1307-1 | NXP Ucode 8 | 13x7x3mm | 1.5~4m |
| P1307-2 | Alien H9 | 13x7x3mm | 1m |
| P1501-1 | Impinj M750 | 15x1.8x1.6mm | 0.8m |
| P1504-1 | NXP Ucode 8 | 15x4x2mm | 1~8m |
| P1604-1W | Impinj M750 | 16x4x2mm | 0.8m |
| P1808-1 | Impinj M4QT | 18x8x2.5mm | 1m |
| P2006-1W | Alien H9 | 20x6x2mm | 0.8m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.5m |
| P2208-1 | NXP Ucode 8 | 22x8x2.5mm | 2m |
| P2208-2 | NXP Ucode 8 | 22x8x2mm | 2m |
| P2309-1 | Impinj M750 | 23x9x3.5mm | 2m |
| P2312-1 | Alien H9 | 23x12x2.5mm | 2m |
| P2509-1 | Impinj M4QT | 25x9x2.5mm | 2m |
| P2510-1 | NXP Ucode 8 | 25x10x2mm | 2.5m |
| P2510-2 | NXP Ucode 8 | 25x10x3mm | 8.5~16.5m |
| P2808-1W | Impinj M750 | 28x8x2mm | 2m |
| P2908-1 | Alien H9 | 29x8x1.2mm | 1.5m |
| P3005-1 | NXP Ucode 8 | 30x5x1mm | 0.7m |
| P3005-2 | NXP Ucode 8 | 30x5x3mm | 2.5~6m |
| P3010-1 | Impinj M4QT/M781 | 30x10x1mm | 1m |
| P3206-1 | Impinj M781 | 32x6x1.6mm | 2m |
| P3310-1 | Impinj M4QT | 33x10x3mm | 3m |
| P3516-1 | Impinj M781 | 35x16x2.5mm | 4m |
| P3611-1 | Alien H9 | 36x11x2mm | 3m |
| P3613-1 | Impinj M4QT | 36x13x2.5mm | 3m |
| P3613-2 | Impinj M781 | 36x13x2.5mm | 3.5m |
| P3613-3 | NXP Ucode 8 | 36x13x3mm | 2~2.5m |
| P4010-1 | Impinj M781 | 40x10x1mm | 2m |
| P4010-2 | NXP Ucode 8 | 40x10x3mm | 3~3.5m |
| P4215-1 | NXP Ucode 8 | 42x15x2mm | 6m |
| P4215-2 | NXP Ucode 8 | 42x15x2mm | 6m |
| P4520-1 | Alien H3 | 45x20x3mm | 3.5m |
| P5010-1 | NXP Ucode 8 | 50x10x1mm | 3m |
| P5010-2 | NXP Ucode 8 | 50x10x1mm | 4~5m |
| P5010-3 | Impinj M781 | 50x10x3.5mm | 4m |
| P5010-4 | Monza R6P | 50x10x3mm | 3m |
| P5018-1W | Impinj M781 | 50x18x1.1mm | 1.2m |
| P5213-1 | NXP Ucode 8 | 52x13x3mm | 4.5m |
| P5213-2 | Alien H9/M781 | 52x13x3.5mm | 4m |
| P5605-1 | NXP Ucode 8 | 56.5x5.0x1.3mm | 1.5m |
| P5918-1 | Impinj M781 | 59x18x3mm | 5m |
| P6015-1W | Impinj M781 | 60x15x3mm | 5m |
| P6020-1 | NXP Ucode 8 | 60x20x3mm | 6.5~7m |
| P6025-1W | Alien H9 | 60x25x2mm | 3.5m |
| P6030-1W | Alien H9 | 60x30x3mm | 3.5m |
| P6030-2W | Impinj M781 | 60x30x3mm | 5m |
| P7020-1 | Alien H9/M781 | 70x20x3.5mm | 5~7m |
| P7030-1W | Alien H9 | 70x30x3mm | 6m |
| P7920-1 | Impinj M4QT | 79x20x2.5mm | 6m |
| P8005-1 | NXP Ucode 8 | 80x5x2mm | 3~4m |
| P8020-1 | NXP Ucode 8 | 80x20x3mm | 8m |
| P8020-2 | Alien H9/M781 | 80x20x3.5mm | 5~7m |
| P9525-1 | NXP Ucode 8 | 95x25x3.5mm | 4.5m |
| P9525-2 | NXP Ucode 8 | 95x25x3mm | 8~9m |
| P9525-3 | Alien H9 | 95x25x3mm | 4.5m |
| P11009-1 | NXP Ucode 8 | 110x9.6x1.2mm | 10~13m |
| PD04-1 | Impinj M781 | D4.5x3mm | 0.5m |
| PD05-1 | NXP Ucode 8 | D5x3mm | 2~6.2m |
| PD06-1 | NXP Ucode 8 | D6x1.6mm | 0.1m |
| PD06-2 | Impinj M781 | D6x2.5mm | 0.7m |
| PD09-1 | Impinj M781 | D09x3mm | 1.5m |
| PD10-1 | Impinj M750 | D10x1.6mm | 0.3m |
| PD10-1 | NXP Ucode 8 | D10x3mm | 1.5~4m |
| PD10-2 | Impinj M4QT | D10x2mm | 0.4m |
| PD12-1W | Monza R6P | D12x11x3.5mm | 0.8m |
| PD16-1 | NXP Ucode 8 | D16x2mm | 2~6m |
| PD16-2 | Impinj M4QT | D16x2.5mm | 1.2m |
| PD16-3 | Impinj M780 | D16x3mm | 1.5m |
| PD17-1 | Alien H9 | D17x2.5mm | 1.5m |
| PD18-1 | Alien H9 | D18x2.5mm | 1.5m |
| PD20-1 | NXP Ucode 8 | D20x2mm | 2.5m |
| PD20-2 | Alien H9 | D20x2.5mm | 1.2~2m |
| PD20-3 | Impinj M780 | D20x3mm | 2m |
| PD25-1 | Alien H9 | D25x2.5mm | 2m |
| PD25-2 | NXP Ucode 9 | D25x9.8x3mm | 3.5m |
Lignende produkter
Liste over PCB-RFID-tags til montering på metal
Bemærk: De læseafstande, der er angivet i tabellen nedenfor, kan afvige betydeligt fra den faktiske ydeevne på grund af forskelle i testmiljøerne. Foretag altid praktiske test for at sikre nøjagtige resultater.
| Model | Chip | Mål | Læseafstand |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
